30mm同轴系统安装板


价格:75.00
表面处理:黑色阳极氧化
材质:6061-T6 铝合金
颜色:黑色
品牌:Finner
型号:L30B-SM1
厚度:9mm
笼板
  • L30B-SM1(厚度9mm)
产品详情


品质保证:

网站所售产品均为新品,品质保障。



关于付款

支持支付宝、微信、银行汇款及签订合同,可开正规发票,详情可咨询客服。

单位名称:陕西范纳尔光电科技有限公司

联系电话:17729381851

开户银行:中国建设银行股份有限公司西安大雁塔南广场支行

账      号:61050110427200000309

邮      箱:info@finner.com.cn

:如需开通货到付款,请拨打热线电话。



6mm笼式支杆
价格: ¥11.00
12.7mm光学不锈钢接杆
价格: ¥13.00
12.7mm接杆支架套筒
价格: ¥40.00
光学接杆叉式压板
价格: ¥45.00
SM1公转母透镜套筒
价格: ¥35.00
60mm笼式安装板
价格: ¥130.00
   30 mm同轴安装板,厚度9mm,安装直径25.4 mm光学元件

材质:6061-T6 铝合金

附带2个SM1R卡环

厚度:9mm

安装最大厚度5 mm光学元件‍

Finner 30 mm同轴安装板适用安装Ø25.4 mm光学元件,厚度9 mm的L30B-SM1带SM1螺纹贯穿孔,附带2个SM1R固定卡环。底部带M4螺纹孔,用于连接接杆, 4个同轴杆通孔兼容30 mm同轴系统,侧面各有1个锁紧螺丝,可用1.5 mm的六角扳手紧固供。

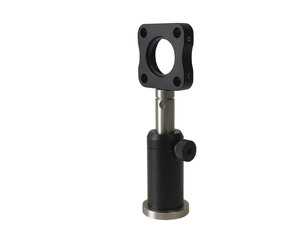

517f7a60c8314de965e4acd1da2e7acb.jpg 30MM同轴安装板安装方式


L30B-SM1 ▶▶30 mm同轴安装板,42 mm × 42 mm × 9 mm,带双卡环,安装直径 25.4 mm光学元件
通过孔径Ø23.0 mm材质6061-T6 铝合金
厚度   9mm表面处理黑色阳极氧化
适用光学元件最大厚度5mm适用光学元件直径Ø25.4 mm


PDF图纸    预览   下载STEP图纸      下载

   30 mm同轴安装板,厚度12.5mm,安装直径25.4 mm光学元件

材质:6061-T6 铝合金

附带2个SM1R卡环

厚度12.5 mm

安装最大厚度5 mm光学元件

Finner 30 mm同轴安装板适用安装Ø25.4 mm光学元件,厚度12.5 mm的L30A-SM1带SM1螺纹贯穿孔,附带2个SM1R固定卡环。底部带M4螺纹孔,用于连接接杆, 4个同轴杆通孔兼容30 mm同轴系统,侧面各有1个锁紧螺丝,可用1.5 mm的六角扳手紧固供。

517f7a60c8314de965e4acd1da2e7acb.jpg   30mm同轴‍安装板安装示意图


L30A-SM1 ▶▶30 mm同轴安装板,42 mm × 42 mm × 12.5 mm,带双卡环,安装直径 25.4 mm光学元件
通过孔径Ø23.5 mm材质6061-T6 铝合金
厚度   12.5mm表面处理黑色阳极氧化
适用光学元件最大厚度8.5mm适用光学元件直径Ø25.4 mm


PDF图纸    预览   下载STEP图纸      下载
